你有没有想过,那些巨大的挖掘机、航空航天用的精密作动器，甚至最新的机器人关节，它们是怎么把旋转运动变成精准的直线运动的？很多人第一反应是滚珠丝杠，没错，滚珠丝杠确实厉害，但今天我想聊一个它“亲戚”——行星滚柱丝杠，这玩意儿在高端场合比滚珠丝杠更能扛事，但很多人压根没听说过它。
从“滚珠”到“滚柱”，到底变了啥
先回头看下滚珠丝杠,它靠一堆小钢珠在螺纹滚道里滚来滚去，把旋转变成直线，但问题来了：珠子和滚道的接触面积太小了，像个针尖戳在平面上，一旦负载大点，或者冲击来了，钢珠就容易压碎，或者滚道变形。

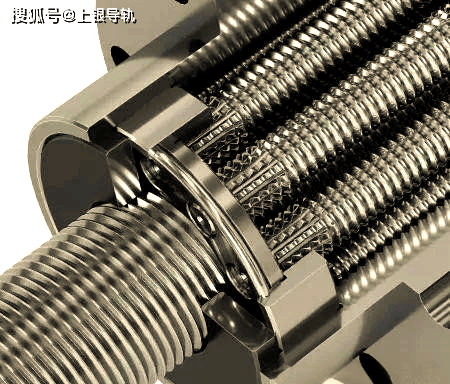

而行星滚柱丝杠的核心思路挺有意思：它不搞珠子，用了一堆螺纹滚柱，这些滚柱像小行星围太阳公转一样，绕着丝杠主轴转，每个滚柱上的螺纹和丝杠、螺母的螺纹都贴合得很紧密，接触面积比滚珠大了好几倍。
为什么它能扛住“暴脾气”的负载
想象一下,如果让你用手指按一个气球，和用手掌按气球的区别，手指压压强高，气球容易破；手掌压压强小，气球稳得很。行星滚柱丝杠就是那个“手掌”。
关键点在于接触方式：滚珠是点接触，滚柱是线接触，线接触意味着同样的力分散到更大面积，所以它能承载的动载荷是滚珠丝杠的3倍以上，寿命能长10到15倍，在航空起落架、核反应堆顶盖这些地方，因为不允许突然失效，这玩意儿几乎成了标配。
不过它也有个“脾气”：对润滑要求特别高，刚开始很多人用普通油脂，结果滚柱干磨，报废很快，后来才明白，得用特种合成油，还得定期补加，就像维护一台精密手表，马虎不得。
和滚珠丝杠比，它到底好在哪
| 指标 | 行星滚柱丝杠 | 滚珠丝杠 |
|---|---|---|
| 承载能力 | 极高（可达上百吨） | 中等 |
| 抗冲击能力 | 强 | 弱 |
| 转速上限 | 中等（因为滚动体重） | 高 |
| 寿命 | 长 | 中等 |
| 成本 | 高 | 较低 |
从表格能清晰看出：它不是为了取代滚珠丝杠而生的，而是专门解决那些“滚珠丝杠干不了”的活，比如重型机床的Z轴，如果用了滚珠丝杠，下刀重了丝杠可能直接断，但用滚柱丝杠就能扛住。
实际中那些让人挠头的坑
我第一次接触这个零件是在一个轧钢设备项目上,当时设计方说“用行星滚柱丝杠，寿命长”，结果装上去三个月就异响了，拆开一看，滚柱表面有微小的点蚀，像麻子脸。
排查后发现：是润滑方式错了，原来有些厂家宣传“终身免维护”，但实际得定期加脂，尤其在高温尘土环境，后来改用了自动滴油润滑系统，再没出问题，还有个坑是安装精度，这玩意儿对同轴度要求比滚珠丝杠还苛刻，差了0.02毫米就可能卡死，所以很多老钳工私下说：“装这东西得用千分表反复调，比伺候婴儿还细心。”
还有一次,客户非要用它来替代液压缸，说“省液压站”，结果算下来电机功率需要翻倍，因为滚柱丝杠的效率比滚珠丝杠低（滚珠的效率约90%，滚柱的只有80%出头），更尴尬的是，高速运行时温度上升很快，滚柱和螺母膨胀量不一致，导致卡滞，所以现在看到有人想拿它干“快的活”，我总会多问一句：你算过热膨胀吗？
趋势：它是未来重载精密的核心
虽然写这篇东西时,我没法贴图片给你看，但你可以想象一下：在太空望远镜的调焦机构里，在风电变桨系统的执行器里，甚至在一些人形机器人的关节里，行星滚柱丝杠正在悄悄取代液压和蜗轮蜗杆，它把大负载和高精度结合得越来越紧。
最近学界在搞一种带保持架的环形滚柱结构，能让转速突破5000转/分，同时保持噪音很低，也有公司在开发陶瓷滚柱版本，解决腐蚀和高温问题，所以别被它“笨重”的第一印象骗了，这玩意儿正在偷偷进化。
它不会普及到每个场合,但如果你要做的东西需要50千克级以上推力，还得连续工作几年不坏，那行星滚柱丝杠十有八九比滚珠丝杠靠谱，成本？一般贵2到5倍，但一份价钱一份货这个道理，在机械世界里向来很直白。
下次看到机器人举重箱子或者飞机起落架收放时,你可以顺手跟朋友说一句：那里面搞不好是行星滚柱丝杠在较劲。
